华兆科技丨OLS5500 激光共聚焦显微镜解决方案

在半导体、5G 通信、精密制造与材料科学飞速发展的今天，产品性能的突破越来越依赖于微观表面形貌的精准控制。从纳米级的芯片布线到毫米级的机械零件，从光滑的光学薄膜到粗糙的金属表面，每一处细微的表面特征都直接影响着产品的功能、可靠性与使用寿命。

传统的表面测量技术往往面临 “精度与速度不可兼得”、”单一技术无法覆盖全场景”、”测量结果可追溯性差” 等痛点，严重制约了研发效率与产品质量的提升。OLS5500 精准测量激光共聚焦显微镜的问世，以革命性的多技术融合架构，重新定义了表面测量的行业标准，为科研与工业领域提供了从纳米到毫米级的一站式高精度测量解决方案。

01 设备核心参数

核心集成：LSM（激光共聚焦）、WLI（白光干涉）、FVM（聚焦变化）三模一体
测量范围：从纳米级到毫米级全覆盖
平面分辨率：0.12 μm
垂直分辨率：WLI 模式下可达 0.08 nm
激光器：波长 405 nm，最大输出 0.95 mW（2 类激光）
扫描像素：单次最高 4096 × 4096，最大测量点可达 4 亿像素
总放大倍率：54× 至 17280×
检测效率：WLI 模式下测量通量可达传统方式的 40 倍

02 行业痛点分析与技术解决方案

一、单一测量技术无法覆盖复杂多样的样品表面

痛点：不同行业、不同类型的样品表面特性千差万别，有的光滑如镜，有的粗糙不平，有的陡峭险峻，有的平坦开阔。传统的单一测量技术往往只能应对特定类型的表面，导致实验室需要购置多台不同原理的设备，不仅增加了成本，还造成了测量基准不统一、数据难以对比的问题。

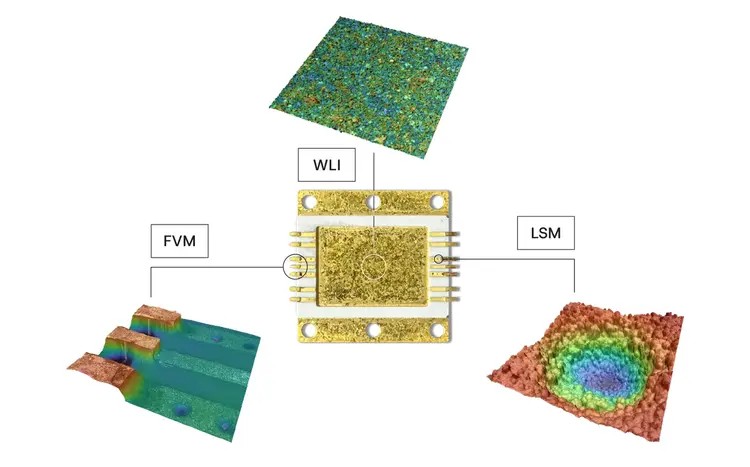

技术解决方案：OLS5500 创新性地将三种互补的成像技术集成在同一平台上，用户无需更换设备，只需一键切换即可获得最佳的测量效果。激光扫描显微镜（LSM）提供卓越的横向分辨率，特别适合测量粗糙纹理、微观结构和陡峭斜面；白光干涉仪（WLI）实现纳米级垂直精度，完美适配光滑表面、斜面和薄膜测量；聚焦变化显微镜（FVM）则实现从宏观到微观的全覆盖，适用于大面积或不规则区域的测量。三种技术各司其职、互为补充，构建起从研发至质控的统一测量基准。

二、大面积样品检测效率低，拼接误差大

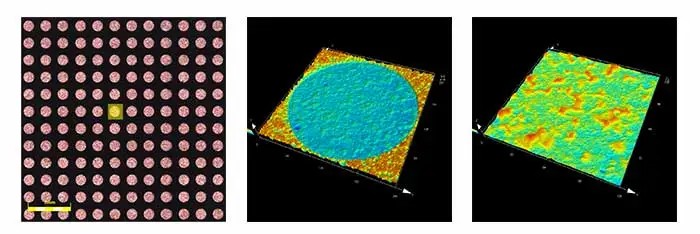

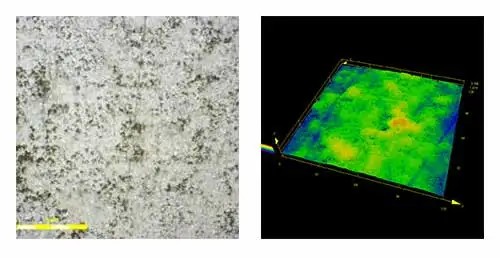

痛点：在半导体晶圆、显示面板、印刷电路板等行业，经常需要对大面积样品进行全面检测。传统显微镜只能观测小视场，需要手动移动样品台进行多次拍摄，然后手动拼接图像，不仅效率极低，而且拼接误差大，无法保证测量结果的准确性。

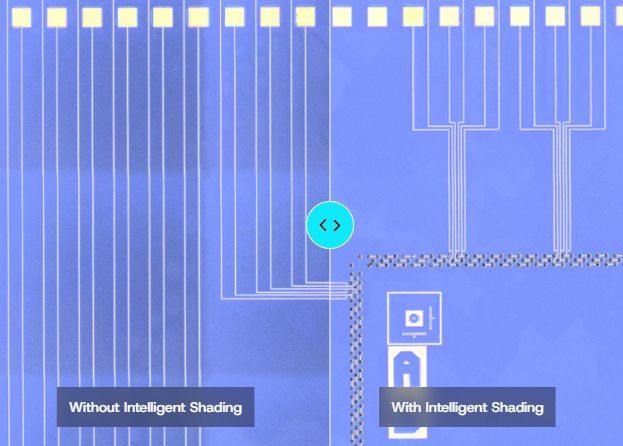

技术解决方案：OLS5500 配备了高精度电动样品台，行程范围可达 200mm×200mm，能够承载大尺寸样品。设备支持自动图像拼接功能，用户只需设定检测区域，设备即可自动移动样品台进行逐行扫描，并将所有小视场图像无缝拼接成一张完整的大视场高分辨率图像。拼接精度可达亚像素级别，完全消除了手动拼接的误差，大幅提高了大面积样品的检测效率和准确性。

三、陡峭斜面与复杂形貌测量困难

痛点：许多精密零部件都包含陡峭的斜面、深沟槽或复杂的三维结构，传统的光学测量设备在这些区域往往会出现信号丢失或测量失真的问题，无法获得准确的形貌数据。

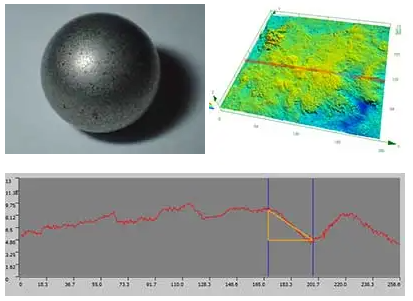

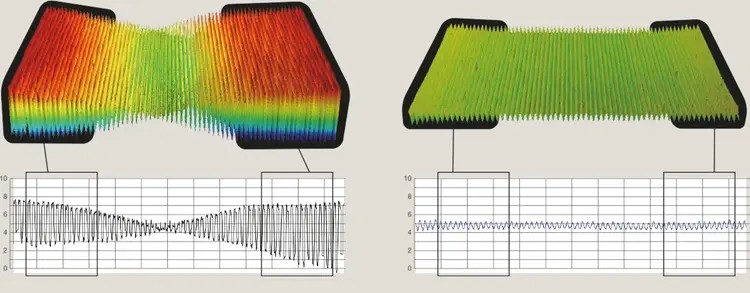

技术解决方案：OLS5500 搭载的高数值孔径 WLI 物镜最高可达 0.8 NA，即使在陡峭或纹理表面上也能产生清晰的干涉条纹和稳定的相位信号。配合先进的图像处理算法，系统能够有效抑制噪声，准确提取微弱的反射信号，实现对高达 85 度陡峭斜面的精准测量。无论是光波导棱镜的斜面、MEMS 器件的深沟槽还是滚珠轴承的曲面，OLS5500 都能提供清晰、准确的三维形貌数据。

四、数据分析复杂，专业门槛高

痛点：传统的激光共聚焦显微镜软件功能复杂，操作繁琐，需要专业的技术人员经过长时间的培训才能熟练使用。而且数据分析过程复杂，往往需要手动调整大量参数，不仅效率低，而且容易引入人为误差。

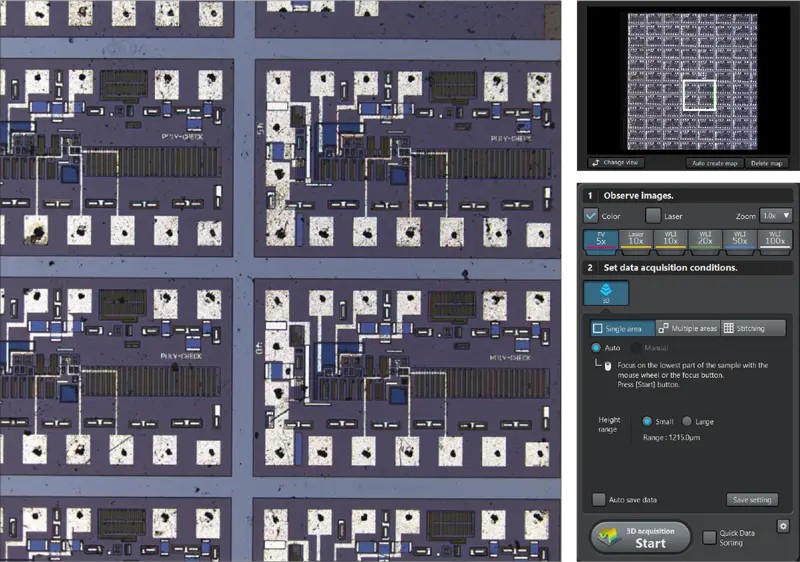

技术解决方案：奥林巴斯为 OLS5500 量身打造了 Sensofar 智能化分析软件，界面设计直观友好，采用了向导式操作流程。软件集成了丰富的预设分析模板，用户只需选择对应的应用场景，即可一键完成图像采集和数据分析。软件还支持自动生成标准化的分析报告，包含所有关键参数和图像，大大降低了设备的使用门槛，即使是非专业人员也能快速上手。
